利达LD1001EN 火灾声光警报器（编码型）接线安装技术

利达LD1001EN 火灾声光警报器（编码型）接线安装技术

介绍：

LD1001EN 火灾声光警报器是一种安装在现场的声光警报设备，当现场发生火灾并确认后，安装在现场的火灾声光警报器可由消防控制中心的火灾报警控制器启动，发出强烈的声光报警信号，以达到提醒现场人员注意的目的。

LD1001EN 火灾声光警报器为编码型警报器，采用电子编码，占有一个地址点。可以与我公司生产的全系列火灾报警控制器配合使用。满足 GB 26851-2011《火灾声和/或光警报器》、CNCA-C18-01《强制性产品认证实施规则》、CCCF-CCC-03《强制性产品认证实施细则》, 取得消防产品 3C认证证书。通过了英国 BRE 认证机构的认证，获得了 LPCB 认证证书，符合 EN54-3 标准。

功能：

★ 二总线 ，无极性。

★ 电源总线，无极性。

★ 采用电子编码，占一个地址点（0～255）。

★ 电源总线断电时，返回控制器故障信息。

★ 启动后自动返给控制器反馈信息。

★ 室内型，适用于住宅，声光警报器启动后 4s 内为提示性火警声，小于 45dB，之后火警声压级增大，不小于 75dB。

主要技术指标：

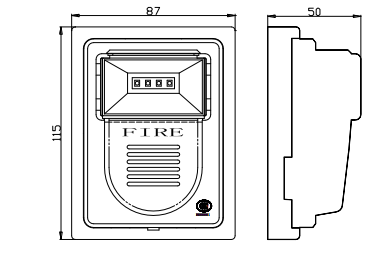

外形结构示意图：

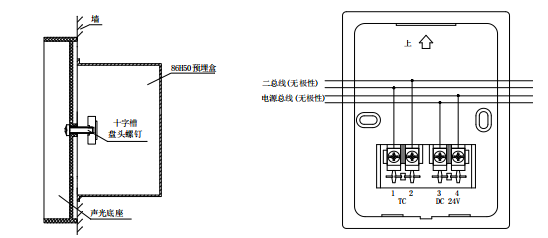

安装及接线示意图：

安装步骤：

★ 用螺钉将声光底座 LD11EN 安装在 86H50 预埋盒固定孔上。

★ 将各导线由背部进出线孔穿入并与相应端子正确连接。

★ 系统接线校验后，将声光与底座方向对正，扣在底座上，并按压使两部分扣紧合缝。
