利达LD3600A-5A/LD3600A-10A 直流电源短路保护器接线安装技术

作者：发布时间：2025-04-22 15:36:00点击：116

信息摘要：

介绍：

LD3600A-5A/LD3600A-10A直流电源短路保护器适用于现场采用 DC 24V 直流电源供电的消防设备保护系统，作为隔离终端用电设备的过载或短路的有效装置。

功能：

★ 适用于一台消防电源（大功率直流 24V 电源）为多台消防控制设备供电的场合。

★ 能快速切断输入直流过载或短路的消防控制设备，避免影响其他消防控制设备正常工作。

★ 接通 DC24V 消防电源，输入电源指示灯亮，启动电源开关后，输出电源指示灯亮，过载或短路保护启动后，保护指示灯亮，输出电源指示灯灭。一

旦保护启动须人工复位（通过电源开关）。

主要技术指标：

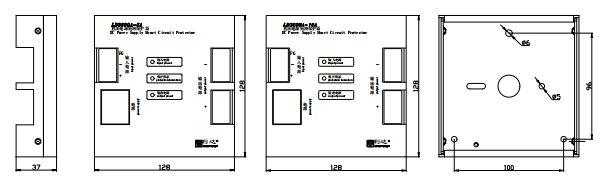

外形结构示意图：

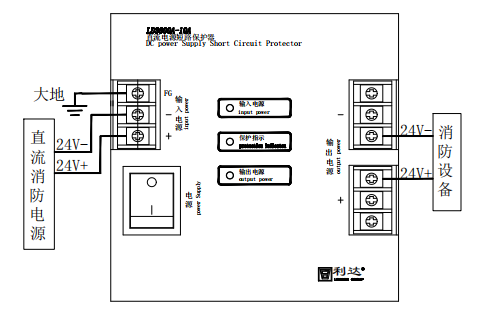

接线示意图：
