利达LD6810、LD6811中继模块接线安装技术

作者：发布时间：2025-04-11 14:24:28点击：371

信息摘要：

介绍：

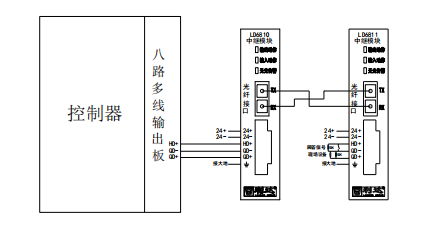

中继模块 LD6810、LD6811 采用单片机和智能软件，特殊防潮技术、表面贴装(SMT)生产工艺和壁挂结构设计，工作稳定可靠。LD6810 上行与LD128E2-T，LD988ENM 等两线制火灾报警控制器的多线盘配合使用，下行与 LD6811 进行光纤通信，将多线盘实现超远距离直启信号传输，中继模块LD6811 带有一路输入一路输出，实现消防联动控制器对超远距离消防设备的直启功能及设备反馈信号的回传，对送风机、排风机、电梯、切断电源、空调等设备的控制。本产品无污染、功耗低，适用于各种工业及民用建筑。经过消防电子产品质量检验检测中心依据 GB 16806-2006《消防联动控制系统》检验和审核，取得检验报告。

功能：

★ 电源总线，有极性。

★ 通讯接口：光纤输出。

★ 光纤接口：SC 接口。

★ 光缆要求：单模石英光缆。

★ 光纤衰减：值不大于 13dBm。

★ 通讯距离：更大通讯距离为 40Km。

★ 可输出 1 路 DC 24V/1.5A 电压信号(LD6811)。

★ 可输入一个联动设备动作后的反馈输入信号(LD6811)。

★ 单色指示灯显示模块动作信息。

★ 输入线路断线、输出线路短路或断路时，模块返回故障信息。

主要技术指标：
