利达LD4800G-A中继模块接线安装技术
介绍：
利达LD4800G-A中继模块内置安全栅，主要用于编码型防爆感烟探测器、感温探测器、手动火灾报警按钮、消火栓按钮的接口，应用于全系列火灾报警控制器系统中，它具有驱动能力，可以连接 1～10 只编码型防爆探测器或编码型防爆手动火灾报警按钮或编码型防爆消火栓按钮，可以上报探测器的地址及火警信息。本产品无污染、功耗低，适用于各种工业及民用建筑。满足 GB 16806-2006《消防联动控制系统》、CCCF-CPRZ-15《消防类产品认证实施规则》，取得消防产品认证证书。
功能：
★ 二总线，无极性。
★ DC24V，有极性。
★ 自身不占地址。
★ 每个 LD4800G-A 接口可以组连 1～10 只编码型防爆感烟或感温探测器或 1～10 只编码型防爆手动火灾报警按钮或消火栓按钮。
★ 二总线、电源 24V、输出总线三方电气隔离，抗干扰能力强，工作稳定。
★ 防爆探测器及防爆按钮与 LD4800G-A 使用距离在 500 米以内。
主要技术指标：

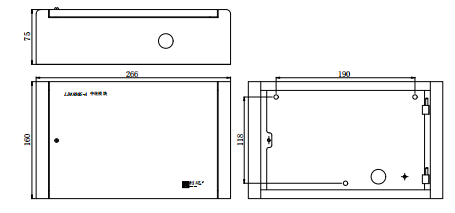

外形结构示意图：

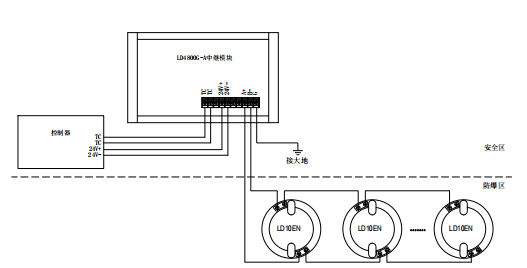

接线示意图：
注意：最远端防爆探测器及防爆手动火灾报警按钮与 LD4800G-A 使用距离不得超过 500 米。
安全栅使用注意事项：
线路检测确认无误后，再接入安全栅，防止因线路故障损坏安全栅。
产品放置于安全区使用，须可靠接地。
