利达J-SA P-M-LD2003G 手动火灾报警按钮接线安装技术

利达J-SA P-M-LD2003G 手动火灾报警按钮接线安装技术

介绍：

利达J-SA P-M-LD2003G 手动火灾报警按钮可与我公司生产的全系列火灾报警控制器配合使用，采用电子编码，占有一个地址点。当发生火灾时，人工确认火灾，按下按钮向控制器发出报警信号。同时，此按钮还配有电话插孔，可方便与消防中心联系。该产品抗潮湿、抗干扰能力强，性价比高。主要适用于各种工业及民用建筑。经应急管理部消防产品合格评定中心及 消防电子产品质量检验检测中心按照 GB19880-2005《手动火灾报警按钮》、CNCA-C18-01《强制性产品认证实施规则》、CCCF-HZBJ-03《强制性产品认证实施细则》检验和审核，符合认证要求，取得消防产品 3C 认证证书。

功能：

★ 二总线、无极性，采用专用嵌入式 MCU。

★ 采用电子编码方式，占用一个地址，编址范围（1～255）。

★ 户内使用型，启动零件可重复使用，报警复位通过专用钥匙完成。

★ 备有消防电话接口，可配合φ3.5 电话手柄使用。(如果现场人员使用φ6.35 电话手柄可以使用专门的φ6.35 转φ3.5 转接头)

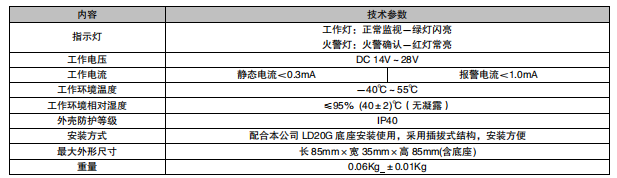

主要技术指标：

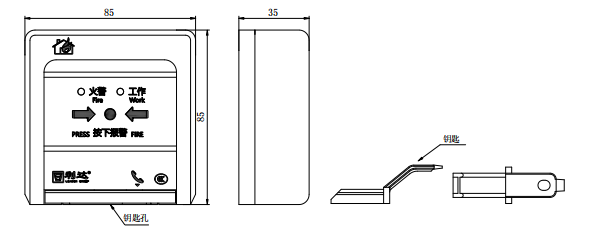

手报及钥匙外形结构示意图：

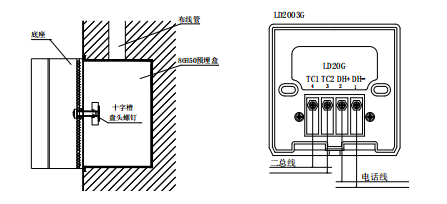

安装及接线示意图：

安装步骤：

★ 固定底座：将导线从 LD20G 底座背面进线孔穿入，用 M4 螺钉把底座固定在 86H50 预埋盒上。注意：钥匙插孔及电话插孔在产品下侧，安装时需预留 10cm 操作空间。

★ 接线：如布线示意图所示，将各导线与相应端子正确连接。

★ 电子编码方式：将编址器上标有‚二总线‛的端口，与手动火灾报警按钮的‚TC1，TC2‛两端子用连接线相连接，编写相应的地址号。（编号操作方法见编址器使用说明书）。

★ 系统接线查验后，将手报与底座方向对正，扣在底座上，并按压使两部分扣紧合缝。
