利达JTY-GM-LD3000EL 点型光电感烟火灾探测器（编码型）接线安装技术

利达JTY-GM-LD3000EL 点型光电感烟火灾探测器（编码型）接线安装技术

介绍：

 利达JTY-GM-LD3000EL 点型光电感烟火灾探测器采用内置单片机，具有现场参数采集的能力，并能时时处理，同时向控制器传递正常火警信号，并 可向控制器上报现场烟浓度的曲线图。指示灯指示探测器工作状态，探测器正常监测时，指示灯为间隔 12 秒闪烁指示，发现火情后，指示灯为常亮， 直到接收到控制器的复位信号为止。每个 LD3000EL 占用控制器一个地址点，采用电子编码方式编码，操作方便；抗干扰能力强，可靠性高；结构设 计无污染，抗潮湿；LD3000EL 广泛应用于工业及民用建筑。配接 LD10EL 底座与利达公司生产的控制器配合使用。符合 ANSI/UL268 火灾报警系统中感烟探测器安全标准，通过美国 UL 认证，并取得 UL 证书。经应急管理部消防产品合格评定中心及 消防电子产品质量检验检测中心按照 GB4715-2005《点型感烟火灾探测器》、CNCA-C18-01《强制性产品认证实施规则》、CCCF-CCC-01《强制性产品认证实施细则》检验和审核，符 合认证要求，取得消防产品 3C 认证证书。

功能：

★ 二总线、无极性。

★ 采用专用嵌入式 MCU 技术的第二代分布智能型产品。

★ 采用电子编码方式，占一个地址点。

★ 具有黑烟报警功能。

★ 具有污染补偿功能。

★ 模拟量感烟探测器，可以上传控制器现场烟浓度数据。

★ 塑料件采用 V-0 级阻燃材料注塑而成。

主要技术指标：

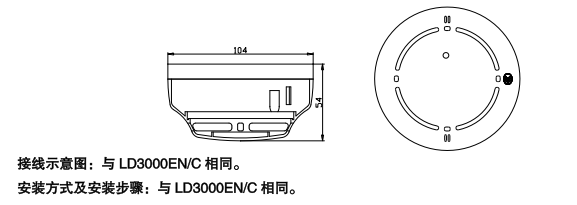

探测器外形结构示意图：

相关说明书下载

探测器类— JTY-GM-LD3000EL安装使用说明书 V1.0.pdf
