利达JTY-GM-LD3000G 点型光电感烟火灾探测器（防爆型）接线安装技术

介绍：

JTY-GM-LD3000G（以下简称 LD3000G 防爆型）点型光电感烟火灾探测器（防爆型）是依据企标 Q/DXLDG 0015-2022 及市场需求而设计开发 的，是与 LD3000G 同型号的防爆型产品。LD3000G 防爆型采用全集成单片机，并通过双光电发射光束检测迷宫内烟雾情况，并具有现场参数采集的能力， 时时处理，同时向控制器传递正常火警信号，并可向控制器上报现场烟浓度的曲线图。指示灯指示探测器工作状态，探测器正常监测时，指示灯为间隔 10 秒闪烁指示，发现火情后，指示灯为常亮，直到接收到控制器的复位信号为止。每个 LD3000G 防爆型占用控制器一个节点地址，采用电子编码方式编码， 操作方便；抗干扰能力强，可靠性高；结构设计无污染，抗潮湿；本探测器防爆类型为本质安全型，防爆标志为 Ex ia IIC T6 Ga，适用于石油、化工等行 业具有防爆要求的 0 区、1 区及 2 区，含有 IIA、IIB、IIC 类，TI～T6 组爆炸性气体混合物场所使用。本探测器通过防爆接口模块与我公司生产的全系列火 灾报警控制器配合使用。经过石油和化学工业电气产品防爆质量监督检验中心、应急管理部消防产品合格评定中心及 消防电子产品质量检验检测中心 依照 GB/T 3836.1-2021《爆炸性环境 第 1 部分：设备 通用要求》、GB/T 3836.4-2021《爆炸性环境 第 4 部分：由本质安全型‚i‛保护的设备》、 GB4715-2005《点型感烟火灾探测器》、企业标准 Q/DXLDG0015-2022 《点型光电感烟火灾探测器（防爆型）》、CNCA-C18-01《强制性产品认证实施 规则》、CCCF-CCC-01《强制性产品认证实施细则》检验和审核，取得防爆合格证及消防产品 3C 认证证书。

功能：

★ 二总线、无极性。

★ 采用专用嵌入式 MCU 技术的第二代分布智能型产品。

★ 采用电子编码方式，占一个地址点。

★ 模拟量感烟探测器，可上传给控制器现场烟浓度数据。

★ 具有黑烟报警功能。

★ 具有防爆功能，须配接 LD4800G-A 中继模块。

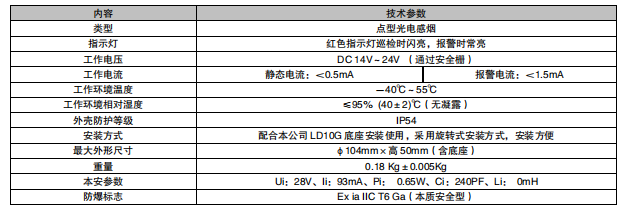

主要技术指标：

探测器外形结构示意图：与 LD3000G 相同。

接线示意图：与防爆型 LD3000EN/C 相同。
