利达JTY-GM-LD3000EN/C 点型光电感烟火灾探测器（防爆型）接线安装技术

利达JTY-GM-LD3000EN/C 点型光电感烟火灾探测器（防爆型）接线安装技术

介绍：

利达JTY-GM-LD3000EN/C 点型光电感烟火灾探测器（防爆型）内置单片机，具有现场参数采集的能力，并能实时处理，同时向控制器传递正常火警信 号，并可向控制器上报现场烟浓度的数据。指示灯指示探测器工作状态，探测器正常监测时，指示灯为间隔约 10 秒闪烁指示，发现火情后，指示灯为常 亮，直到接收到控制器的复位信号为止。每个 LD3000EN/C 占用控制器一个地址点，采用电子编码方式编码，操作方便；抗干扰能力强，可靠性高；结构 设计无污染，抗潮湿；本探测器防爆类型为本质安全型，防爆标志为 Ex ib IIC T6 Gb，适用于石油、化工等行业具有防爆要求的 1 区及 2 区使用。本探测 器通过防爆接口模块与我公司生产的全系列火灾报警控制器配合使用。经过石油和化学工业电气产品防爆质量监督检验中心、应急管理部消防产品合格评 定中心及 消防电子产品质量检验检测中心依照 GB/T 3836.1-2021《爆炸性环境 第 1 部分：设备 通用要求》、GB/T 3836.4-2021《爆炸性环境 第 4 部分：由本质安全型‚i‛保护的设备》、 GB4715-2005《点型感烟火灾探测器》、企业标准 Q/DXLDG0015-2022 《点型光电感烟火灾探测器（防爆型）》、 CNCA-C18-01《强制性产品认证实施规则》、CCCF-CCC-01《强制性产品认证实施细则》检验和审核，取得防爆合格证及消防产品 3C 认证证书。

功能：

★ 二总线、无极性。

★ 采用专用嵌入式 MCU 技术的第二代分布智能型产品。

★ 采用电子编码方式，占一个地址点。

★ 模拟量感烟探测器，可上传给控制器现场烟浓度数据。

★ 具有黑烟报警功能。

★ 具有防爆功能，须配接 LD4800G-A 中继模块。

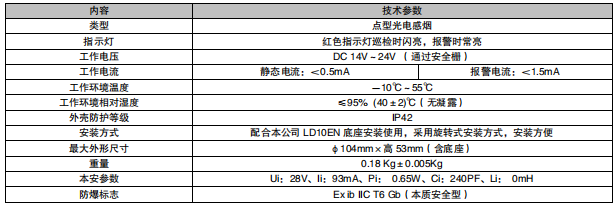

主要技术指标：

探测器外形结构示意图：与 LD3000EN/C 相同。

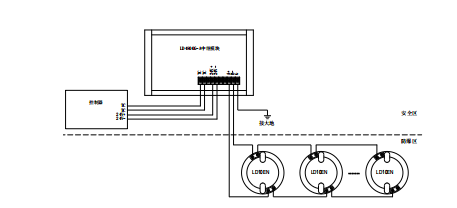

接线示意图：

安装方式及安装步骤：与 LD3000EN/C 相同。
